RCIA系列插入式熔断器适用于交流50HZ，额定电压380V及以下，额定电流至200A的电路中，作过载与短路保护之用，符合GB13539国家标准的规定。
| 额定电流A | 熔断体额定电流A | 额定熔断短路电流 | |
| KA | CosΦ | ||
|
5 |
1，2，3，5 |
300 |
0.4 |
|
10 |
2，4，6，8，10 |
500 | |
|
15 |
6，10，12，15 | ||
|
30 |
15，20，25，30 |
1500 | |
|
60 |
30，40，50，60 |
3000 | |
|
100 |
60，80，100 | ||
|
200 |
100，120，150，200 | ||

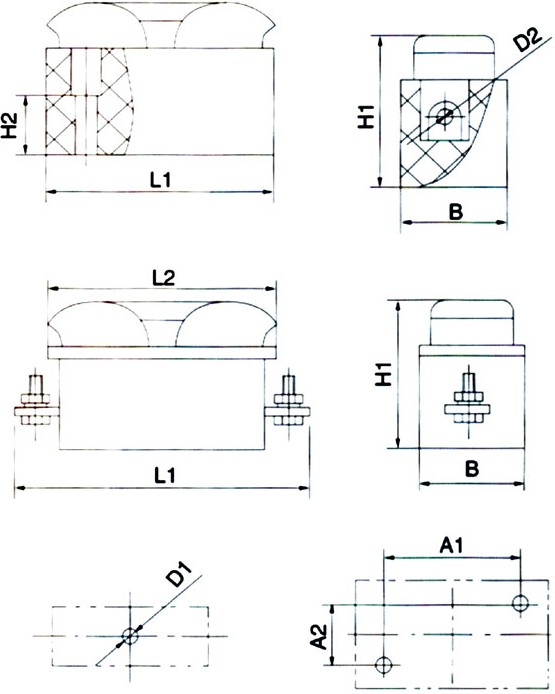

| 额定电流A | 外形尺寸（mm） | 安装尺寸（mm） | |||||||
| L1 | B | H2 | L2 | H1 | A1 | A2 | D1 | D2 | |
| 5 | 50 | 26 | 43 | -- | -- | -- | -- | 5 | Φ3 |
| 10 | 62 | 30 | 52 | -- | 9 | -- | -- | 5 | Φ3.2 |
| 15 | 77 | 38 | 53 | -- | 15 | 45 | 24 | 5 | Φ3. |
| 30 | 95 | 42 | 60 | -- | 18 | 52 | 26 | 5 | Φ4 |
| 60 | 124 | 50 | 67 | -- | 23 | 70 | 30 | 6 | Φ8 |
| 100 | 160 | 58 | 80 | -- | 30 | 100 | 38 | 6 | Φ11 |
| 200 | 240 | 64 | 105 | 186 | 35 | 130 | 42 | 7 | -- |
